اگزاست فن سانتریفیوژ چیست؟ بررسی انواع، کاربردها، مشخصات فنی و قیمت

اگزاست فن سانتریفیوژ دستگاهی برای مکش و تخلیه هوای آلوده، دود، گرما و بخارات از محیط است که با استفاده از یک پروانه ، هوا را با فشار مناسب جا به‌ جا می‌کند. وقتی مسیر خروج هوا کوتاه و بدون مانع نیست، انتخاب فن مناسب اهمیت زیادی پیدا می‌کند. کانال‌های طولانی، زانویی‌های متعدد، فیلترها و هودهای چرب همگی در برابر جریان هوا مقاومت ایجاد می‌کنند و فن‌های معمولی همیشه توان کافی برای غلبه بر این مقاومت را ندارند. اینجا همان جایی است که اگزاست فن سانتریفیوژ خودش را نشان می‌دهد؛ فنی که برای جا به‌ جایی هوا در مسیرهای مقاوم و سیستم‌های کانال‌ کشی‌ شده طراحی شده است.

به همین دلیل، در محیط‌ هایی مانند کارخانه‌ها، آشپزخانه‌های صنعتی، پارکینگ‌ها و سیستم‌های تهویه بزرگ، فن سانتریفیوژ در بسیاری از موارد انتخاب مناسب‌تری نسبت به فن آکسیال (محوری) است. در این مقاله به بررسی اگزاست فن سانتریفیوژ، نحوه کار، انواع، کاربرد، مشخصات فنی، نحوه انتخاب و خرید آن می‌پردازیم.

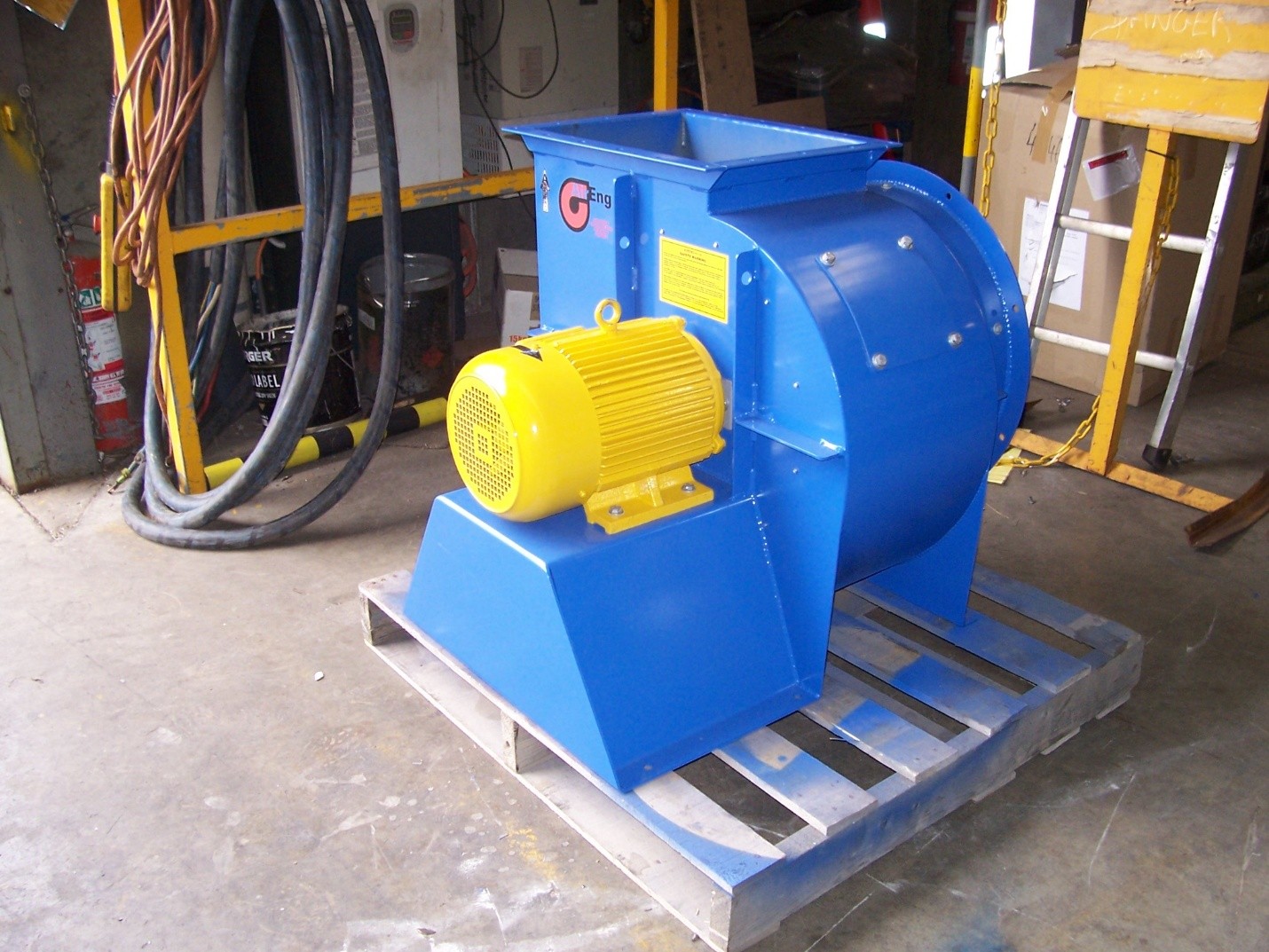

اگزاست فن سانتریفیوژ چیست؟

برای درک بهتر این دستگاه، می‌توان دو واژه تشکیل‌ دهنده نام آن را جداگانه بررسی کرد. اگزاست به‌ معنای تخلیه یا خروج هواست؛ یعنی وظیفه اصلی دستگاه، کشیدن هوای داخل یک فضا و فرستادن آن به بیرون است. سانتریفیوژ یا گریز از مرکز هم به مکانیزم کارکرد آن اشاره دارد، یعنی هوا از مرکز یک پروانه چرخان به داخل کشیده شده و بر اثر نیروی گریز از مرکز به‌ سمت بیرون و با زاویه ۹۰ درجه نسبت به مسیر ورودی، تخلیه می‌شود.

به زبان ساده، اگزاست فن سانتریفیوژ دستگاهی است که هوا را از یک طرف مکش می‌کند و با فشاری بیشتر از طرف دیگر بیرون می‌فرستد و دقیقاً همین تغییر جهت و افزایش فشار است که آن را برای عبور از کانال‌ها و مسیرهای پرمقاومت، گزینه‌ ای کارآمد می‌کند.

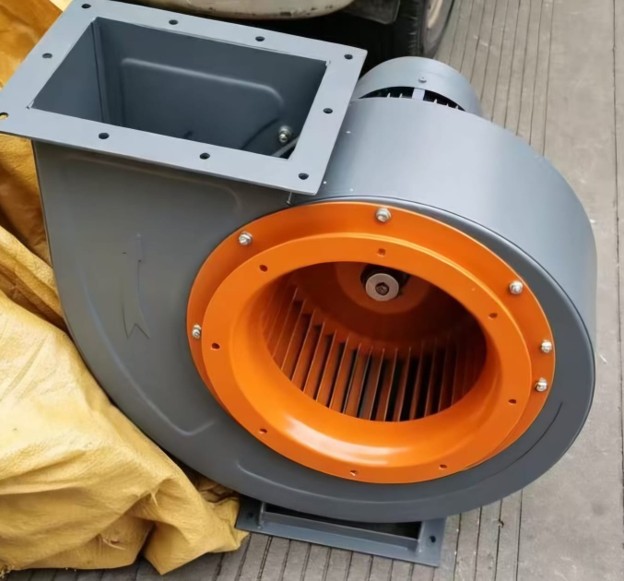

اجزای اصلی اگزاست فن سانتریفیوژ چیست؟

اجزای اصلی اگزاست فن سانتریفیوژ شامل پروانه، الکتروموتور، پوسته یا محفظه حلزونی، شفت، یاتاقان، ورودی و خروجی هوا، سیستم انتقال قدرت و شاسی است که هرکدام در ایجاد جریان هوا، انتقال نیرو و عملکرد صحیح فن نقش دارند.

📖  مطالعه کنید : سیستم اگزاست پارکینگ

اگزاست فن سانتریفیوژ چگونه کار می‌کند؟

عملکرد این فن را می‌توان در چند مرحله ساده خلاصه کرد:

1. هوا از مرکز پروانه، یعنی از دهانه ورودی فن به داخل کشیده می‌شود.
2. پروانه با سرعت بالا می‌چرخد.
3. چرخش سریع پروانه، نیروی گریز از مرکز ایجاد می‌کند و هوا را به‌ سمت لبه بیرونی پروانه هل می‌دهد.
4. در همین مرحله، سرعت هوا کاهش و فشار آن افزایش می‌یابد و جهت جریان هم حدود ۹۰ درجه تغییر می‌کند.
5. هوای فشرده‌ شده از محفظه فن خارج می‌شود.
6. در نهایت این هوا وارد کانال یا مستقیماً به فضای بیرون هدایت می‌شود.

این مکانیزم باعث می‌شود اگزاست فن سانتریفیوژ برخلاف فن‌های ساده بتواند در برابر مقاومت‌های موجود عملکرد پایداری داشته باشد.

انواع اگزاست فن سانتریفیوژ

تفاوت اصلی بین انواع اگزاست فن سانتریفیوژ در شکل و جهت تیغه‌های پروانه است؛ همین تفاوت است که ظرفیت، فشار، راندمان و میزان صدای هر مدل را تعیین می‌کند.

اگزاست فن سانتریفیوژ فوروارد

در این مدل، تیغه‌های پروانه در جهت چرخش فن خمیده‌اند و امکان جابه‌جایی حجم زیادی از هوا را با صدای نسبتاً کم فراهم می‌کنند. از میان انواع پروانه، فوروارد معمولاً کمترین و بکوارد و ایرفویل بیشترین فشار استاتیک را ایجاد می‌کنند؛ بااین‌حال، فن فوروارد نیز معمولاً نسبت به فن آکسیال هم‌اندازه فشار بیشتری تولید می‌کند.

اگزاست فن سانتریفیوژ بکوارد

در پروانه بکوارد، تیغه‌ها برخلاف جهت چرخش فن خم شده‌اند. این طراحی راندمان بالاتری دارد و می‌تواند فشار استاتیک بیشتری تولید کند، به همین دلیل برای اگزوزهای صنعتی و سیستم‌هایی که به راندمان بالا نیاز دارند گزینه مناسبی است. یکی دیگر از ویژگی‌های این نوع پروانه، مقاومت بهتر در برابر تجمع گرد وغبار روی تیغه‌هاست.

اگزاست فن سانتریفیوژ رادیال

پروانه رادیال، تیغه‌هایی مستقیم دارد که عمود بر هاب مرکزی قرار گرفته‌ اند. این طراحی ساده و مقاوم، فن را برای جابه‌جایی هوای همراه با گرد وغبار، ذرات معلق یا مواد چسبنده مناسب می‌کند؛ چون تمیز کردن آن راحت‌تر از سایر انواع فن سانتریفیوژ است. به همین دلیل، فن‌های رادیال بیشتر در محیط‌ های صنعتی سنگین و کاربردهای جابه‌جایی مواد به‌ کار می‌روند.

فن سانتریفیوژ ایرفویل

پره‌های ایرفویل شکلی شبیه بال هواپیما دارند و در دسته پروانه‌های بکوارد قرار می‌گیرند. مزیت اصلی این طراحی، راندمان بسیار بالا و سطح صدای پایین است؛ به همین دلیل بیشتر در جاهایی استفاده می‌شود که هم به حجم بالای هوا نیاز است و هم سکوت نسبی اهمیت دارد.

اگزاست فن سانتریفیوژ چه کاربردهایی دارد؟

تفاوت اگزاست فن سانتریفیوژ و آکسیال چیست؟

مشاوره رایگان

مشخصات فنی اگزاست فن سانتریفیوژ چیست؟

• دبی هوا: نشان می‌دهد فن در واحد زمان چه حجمی از هوا را جابه‌جا می‌کند و معمولاً با واحدهایی مثل CFM (فوت مکعب در دقیقه)، متر مکعب بر ساعت یا لیتر بر ثانیه بیان می‌شود. دبی مدل‌های سانتریفیوژ رایج در بازار معمولاً از حدود ۵۰۰ تا بیش از ۵۰۰۰۰ مترمکعب بر ساعت متغیر است؛ مدل‌های کوچک برای تهویه فضاهای محدود و مدل‌های بزرگ برای سوله‌ها و کاربردهای صنعتی سنگین به‌کار می‌روند.
• فشار استاتیک فن: میزان مقاومتی است که فن باید بر آن غلبه کند تا هوا را از مسیر عبور دهد. این مقاومت می‌تواند ناشی از طول کانال، وجود زانویی‌ها، فیلترها یا دریچه‌ها باشد و معمولاً با واحد پاسکال (Pa) یا میلی‌متر ستون آب (mmH2O)، یا اینچ ستون آب (in.wg) بیان می‌شود.
• توان و دور موتور: بسته به نوع کاربرد از موتورهای تک‌فاز یا سه‌فاز استفاده می‌شود. توان موتور در مدل‌های رایج از حدود ۰.۱۸ تا ۰.۳۷ کیلووات شروع می‌شود و در برخی مدل‌ها به بیش از ۳۰ کیلووات می‌رسد. دور موتور نیز معمولاً در محدوده ۹۰۰ تا ۳۰۰۰ دور در دقیقه قرار دارد.
• قطر پروانه و ابعاد فن: ابعاد فن نباید صرفاً بر اساس فضای فیزیکی موجود برای نصب انتخاب شود؛ قطر پروانه نیز باید با دبی و فشار موردنیاز پروژه هم‌خوانی داشته باشد.
• جنس بدنه و پروانه: انتخاب متریال بدنه و پروانه باید با در نظر گرفتن شرایط محیطی صورت گیرد؛ میزان رطوبت، دمای هوای عبوری، احتمال خوردگی و نوع آلاینده موجود در هوا، همگی روی انتخاب جنس مناسب تأثیر می‌گذارند.
• دمای کاری مجاز: فن‌های استاندارد معمولاً تا حدود ۶۰ تا ۸۰ درجه سانتی‌گراد طراحی می‌شوند، اما مدل‌های مقاوم به حرارت برای تخلیه دود یا هوای داغ می‌توانند دماهای پیوسته تا ۲۰۰ تا ۴۰۰ درجه سانتی‌گراد را تحمل کنند.

چگونه اگزاست فن سانتریفیوژ مناسب انتخاب کنیم؟

• تعیین دبی هوای موردنیاز: اولین قدم، مشخص کردن حجم هوایی است که باید در واحد زمان از فضا خارج شود.
• محاسبه فشار استاتیک و افت فشار سیستم: پس از تعیین دبی، باید مجموع افت فشار ناشی از طول کانال، زانویی‌ها، دمپرها، فیلترها، دریچه‌ها و سایر تجهیزات موجود در مسیر جریان هوا محاسبه شود.
• انتخاب نوع پروانه: بسته به نیاز پروژه، باید از میان پروانه‌های فوروارد، بکوارد، رادیال یا ایرفویل انتخاب کرد که هرکدام بده‌بستان‌های خاص خود را از نظر راندمان، فشار، صدا و مقاومت در برابر آلودگی دارند.
• انتخاب توان و موتور مناسب: توان موتور باید بر اساس دبی، فشار موردنیاز، شرایط کاری، ساعات کارکرد روزانه و نوع برق موجود (تک‌فاز یا سه‌فاز) تعیین شود.
• توجه به دمای هوای عبوری: اگر هوای عبوری از فن گرم، دودآلود یا حاوی گازهای با دمای بالا باشد، باید فن مناسبی که برای دمای کاری موردنظر طراحی و تست شده انتخاب شود.
• بررسی شرایط محیط و نوع آلاینده: نوع آلاینده مستقیماً روی انتخاب جنس بدنه، نوع پروانه و حتی طراحی موتور تأثیر می‌گذارد.

مزایای اگزاست فن سانتریفیوژ چیست؟

• توانایی ایجاد فشار استاتیک مناسب برای سیستم‌های کانال‌کشی
• عملکرد پایدار حتی در مسیرهای پرمقاومت
• تنوع بالا در طراحی پروانه متناسب با نیازهای مختلف
• قابلیت استفاده گسترده در کاربردهای صنعتی و تجاری
• امکان انتخاب دقیق و متناسب با شرایط هر پروژه

معایب اگزاست فن سانتریفیوژ

• • ابعاد و وزن بیشتر: به‌ دلیل وجود پروانه گریز از مرکز و پوسته حلزونی، فن سانتریفیوژ برای تأمین دبی یکسان، معمولاً فضای بیشتری نسبت به فن آکسیال اشغال می‌کند و وزن آن نیز بیشتر است. این موضوع در فضایی با ارتفاع کاذب محدود یا شفت‌های تهویه باریک اهمیت بیشتری پیدا می‌کند.
  • پیچیدگی بیشتر در نصب: برخلاف فن آکسیال که معمولاً مستقیماً داخل کانال یا روی دیواره نصب می‌شود، فن سانتریفیوژ به شاسی مجزا و اتصال کانال در دو طرف مکش و دمش نیاز دارد. در مدل‌های تسمه‌ای نیز باید کشش تسمه به‌صورت دوره‌ای بررسی و تنظیم شود.
  • هزینه اولیه بالاتر: برای دبی و فشار مشابه، مدل‌های بکوارد و ایرفویل به‌دلیل طراحی پیچیده‌تر پروانه و نیاز به بالانس‌کاری دقیق‌تر، معمولاً قیمت بالاتری نسبت به فن‌های آکسیال یا پروانه‌های فوروارد ساده‌تر دارند. این اختلاف قیمت در مدل‌های صنعتی با موتور سه‌فاز و پروانه‌های بزرگ بیشتر محسوس است.
  • نیاز به بالانس‌ کاری و نگهداری منظم: به‌دلیل سرعت چرخش بالای پروانه، حتی تجمع جزئی گردوغبار یا سایش نامتقارن تیغه‌ها می‌تواند لرزش و افت راندمان قابل‌توجهی ایجاد کند؛ بنابراین بازرسی دوره‌ای یاتاقان و پروانه برای این نوع فن حیاتی‌تر از فن‌های آکسیال ساده است.

📖 مطالعه کنید: سنسور مونوکسید کربن✅​

قیمت اگزاست فن سانتریفیوژ

قیمت نهایی اگزاست فن سانتریفیوژ به عواملی مانند دبی هوا و فشار استاتیک، توان موتور، قطر و نوع پروانه، جنس بدنه، برند و کیفیت موتور، نوع سیستم انتقال قدرت (مستقیم یا تسمه‌ای)، دمای کاری موردنیاز و میزان سفارشی‌سازی محصول بستگی دارد.

نکات مهم هنگام خرید اگزاست فن سانتریفیوژ

• قطر پروانه یا توان موتور را به‌تنهایی معیار انتخاب قرار ندهید؛ همیشه نقطه کار فن روی منحنی عملکرد را با شرایط واقعی پروژه تطبیق دهید.
• شرایط نصب مانند فضای موجود، جهت جریان هوا، اتصال به کانال، لرزش و میزان صدای مجاز را در نظر بگیرید.
• کاتالوگ، مشخصات فنی، استانداردها، گارانتی و خدمات پس از فروش را پیش از خرید بررسی کنید.

کلام آخر: اگزاست فن مناسب؛ از انتخاب تا عملکرد

انتخاب، نصب و نگهداری صحیح اگزاست فن سانتریفیوژ نقش مهمی در عملکرد و طول عمر سیستم تهویه دارد. برای رسیدن به بهترین نتیجه، عواملی مانند دبی و فشار موردنیاز، نوع آلاینده، شرایط نصب و مشخصات فنی پروژه باید به‌درستی بررسی شوند. تیم ایمن پرتو آریا با بررسی شرایط واقعی پروژه، شما را در انتخاب فن مناسب همراهی می‌کند تا از انتخاب نادرست و هزینه‌های اضافی جلوگیری شود.

سوالات متداول  فن اگزاست سانتریفیوژ
