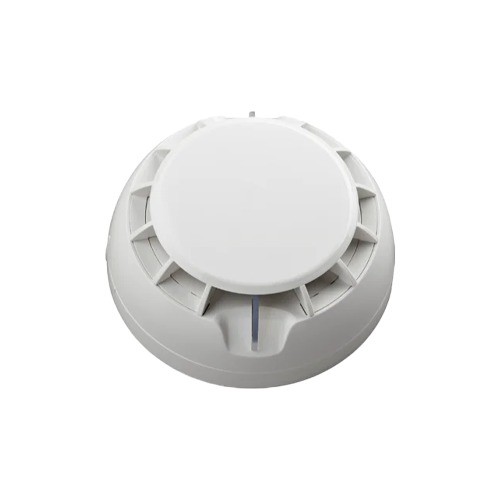

دتکتور دود متعارف (کانونشنال)

سیستم‌های ایمنی و اعلام حریق نقش حیاتی در حفاظت از جان و مال انسان‌ها ایفا می‌کنند. در این میان، دتکتور دود متعارف (Conventional Smoke Detector) به‌عنوان یکی از کلیدی‌ترین اجزای سیستم‌های اعلام حریق شناخته می‌شود. این تجهیزات با تشخیص زودهنگام ذرات دود ناشی از احتراق دتکتور با تشخیص دود، وضعیت حریق را به پنل مرکزی اعلام می‌کند و پنل می‌تواند بر اساس تنظیمات سیستم، تجهیزات هشدار مانند آژیر و فلاشر را فعال کند.

ایمن پرتو آریا با ارائه محصولات استاندارد و با کیفیت، مشاوره تخصصی پیش از خرید، تضمین اصالت کالا، قیمت رقابتی و پشتیبانی فنی ، در خدمت شما مشتریان عزیز می باشد. برای خرید و دریافت مشاوره با کارشناسان ایمن پرتو آریا تماس بگیرید.

دتکتور دود متعارف چیست؟

دتکتور دود متعارف یک حسگر ایمنی است که برای تشخیص وجود دود حاصل از آتش‌سوزی در یک محیط مشخص طراحی شده است. هنگامی که دود حاصل از سوختن مواد وارد محفظه دتکتور می‌شود، حسگر داخلی آن تغییرات محیطی را ثبت کرده و با تغییر وضعیت مدار (افزایش مصرف جریان الکتریکی)، سیگنال هشدار را به پنل مرکزی فرستاده و آژیرها را فعال می‌کند. در سیستم‌ اعلام حریق متعارف، ساختمان به بخش‌های مختلفی به نام زون (Zone) تقسیم می‌شود. دتکتورهای متعارف موجود در یک زون، همگی از طریق یک مدار سیم‌کشی شعاعی به پنل مرکزی اعلام حریق (FACP) متصل می‌گردند.

دتکتور دود متعارف چگونه کار می‌کند؟

درک نحوه عملکرد دتکتور و چگونگی ارسال سیگنال به انتخاب و نگهداری درست این تجهیزات کمک می‌کند.

نحوه تشخیص دود در دتکتور

دتکتور دود متعارف دارای یک محفظه حسگر است. زمانی که ذرات دود ناشی از احتراق یا پیرولیز وارد این محفظه می‌شوند، مکانیزم‌های فیزیکی یا نوری داخل محفظه تحریک شده و وجود دود را به‌عنوان عامل حریق ثبت می‌کنند.

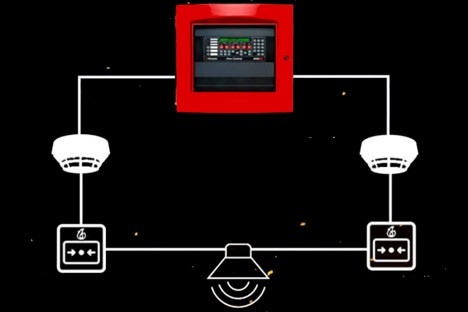

نحوه ارسال سیگنال حریق به پنل

1. وضعیت عادی: سیستم در حالت آماده‌به‌کار قرار دارد و جریان الکتریکی استانداردی از مدار عبور می‌کند.
2. تشخیص دود: ذرات دود وارد محفظه دتکتور می‌شوند.
3. تغییر وضعیت مدار: دتکتور پس از تشخیص دود، وضعیت الکتریکی مدار زون را تغییر می‌دهد و پنل مرکزی با پایش این وضعیت، شرایط را به‌عنوان حریق یا آلارم شناسایی می‌کند.
4. ارسال سیگنال: پنل مرکزی این تغییر جریان ناگهانی را به‌عنوان وضعیت آلارم ثبت می‌کند.
5. فعال شدن هشدار: پنل، خروجی‌های آژیر را فعال کرده و در صورت طراحی و پیش‌بینی چنین ارتباطی، پنل می‌تواند فرمان‌هایی مانند فعال‌سازی تجهیزات کنترلی یا ارسال سیگنال به سایر سیستم‌های ایمنی ساختمان را نیز اجرا کند.

دتکتور دود آتش را تشخیص می‌دهد یا دود را؟

دتکتور دود مستقیماً شعله یا حرارت آتش را تشخیص نمی‌دهد؛ بلکه ذرات معلق و ویژگی‌های فیزیکی مرتبط با دود را پایش می‌کند. از آنجا که اکثر مواد قبل از اشتعال کامل و ایجاد شعله، دود تولید می‌کنند، دتکتورهای دود می‌توانند حریق را در مراحل اولیه تشخیص دهند.

انواع دتکتور دود متعارف

دتکتورهای دود متعارف از نظر فناوری تشخیص می‌توانند انواع مختلفی داشته باشند؛ در این مقاله دو فناوری شناخته‌ شده فتوالکتریک و یونیزاسیون بررسی می‌شوند.

دتکتور دود فتوالکتریک

این دتکتورها که با نام‌های دتکتور دود نوری یا اپتیکال نیز شناخته می‌شوند، بر اساس پراکندگی نور کار می‌کنند. داخل محفظه حسگر، یک منبع نور (LED) و یک حسگر نوری (فتوسل) قرار دارد. در حالت عادی، نور به حسگر برخورد نمی‌کند. اما با ورود ذرات دود به محفظه، نور در اثر برخورد با ذرات دود پراکنده شده و بخشی از نور به حسگر می‌رسد؛ این تغییر باعث فعال شدن دتکتور می‌شود.

دتکتور دود یونیزاسیون

این دتکتورها دارای مقدار کمی ماده رادیواکتیو ایمن هستند که هوای بین دو صفحه فلزی داخل محفظه را یونیزه کرده و جریان الکتریکی کوچکی برقرار می‌کند. ورود ذرات دود باعث جذب یون‌ها و کاهش جریان الکتریکی شده و آلارم را فعال می‌سازد.

دتکتورهای یونیزاسیون به ذرات بسیار کوچک دوده ناشی از آتش‌های سریع و شعله‌دار حساس‌ترند، اما امروزه به‌ دلیل مسائل زیست‌ محیطی و حساسیت بالای فتوالکتریک‌ها، استفاده از مدل‌های نوری بسیار رایج‌ تر است.

تفاوت دتکتور دود فتوالکتریک و یونیزاسیون

تفاوت دتکتور دود متعارف و آدرس‌ پذیر چیست؟

انتخاب بین سیستم اعلام حریق متعارف و سیستم اعلام حریق آدرس‌ پذیر، یکی از مهم‌ ترین تصمیمات در طراحی سیستم‌های ایمنی است.

تفاوت در نحوه شناسایی محل حریق

• متعارف: وقتی آلارم فعال شود، پنل فقط شماره زون (مثلاً زون ۳) را نشان می‌دهد. برای یافتن محل دقیق آتش، باید تمام اتاق‌ها و دتکتورهای آن زون به‌صورت چشمی بازرسی شوند.
• آدرس‌ پذیر: هر دتکتور دارای یک آدرس اختصاصی است. پنل محل و کد دقیق دتکتوری که دود را تشخیص داده، نمایش می‌دهد.

تفاوت در ساختار و سیم‌کشی سیستم

• متعارف: سیم‌کشی به‌صورت شعاعی است و برای هر زون به یک جفت سیم جداگانه تا پنل نیاز است. با افزایش تعداد زون‌ها، میزان کابل‌کشی افزایش می‌یابد.
• آدرس‌ پذیر: در بسیاری از طراحی‌های آدرس‌پذیر، تجهیزات روی یک یا چند مدار Loop قرار می‌گیرند و در پروژه‌های بزرگ می‌توانند مدیریت سیم‌کشی و تجهیزات را ساده‌تر کنند.

مشاوره رایگان

دتکتور دود متعارف کجا نصب می‌شود؟

طراحی و جانمایی درست دتکتورها، شرط اصلی عملکرد صحیح سیستم است.

بهترین محل نصب دتکتور دود متعارف

• سقف: از آنجا که دود و گرمای حاصل از حریق به‌سمت بالا حرکت می‌کنند، در بسیاری از فضاهای معمول، دتکتور دود روی سقف و در محل مناسب از نظر الگوی حرکت دود نصب می‌شود؛ اما ارتفاع سقف، شکل فضا، تیرها، موانع و جریان هوا می‌توانند بر محل دقیق نصب تأثیر بگذارند.
• محل تجمع دود: در فضاهای معمول، دتکتور در محلی نصب می‌شود که احتمال تجمع دود در آن‌ها بیشتر است؛ برای مثال سقف اتاق‌ها و مسیرهای عبور که مشروط به رعایت الزامات استاندارد و دستورالعمل سازنده است.
• فاصله از موانع: دتکتور نباید در نزدیکی جریان هوای مستقیم (مانند دریچه‌های کولر و تهویه) یا کنج دیوارها نصب شود، چرا که جریان هوا مانع از رسیدن دود به محفظه می‌شود.

فاصله نصب دتکتور دود متعارف چقدر است؟

تعیین فاصله و شعاع پوشش دتکتور نباید به‌ صورت خودسرانه انجام شود. این مقادیر دقیقاً وابسته به استانداردهای اعلام حریق (مانند BS 5839 یا NFPA 72)، ارتفاع سقف، نوع دتکتور و میزان ریسک محیط است. به‌طور کلی، استانداردها شعاع پوشش مشخصی تعیین می‌کنند، اما جانمایی نهایی حتماً باید توسط مهندس طراح اعلام حریق انجام گیرد.

دتکتور دود متعارف برای چه مکان‌هایی مناسب است؟

• استفاده در ساختمان‌های مسکونی: منازل مسکونی، آپارتمان‌های کم ‌واحد، راهروها و اتاق‌های خواب. استفاده از دتکتور دود متعارف در منازل به زودهنگام‌ترین شکل ممکن ساکنان را از خطر مطلع می‌سازد.
• استفاده در ساختمان‌های اداری و تجاری: دفاتر کاری کوچک، مغازه‌ها، فروشگاه‌ها، رستوران‌ها و مدارس کوچک که تعداد اتاق‌ها محدود بوده و بازرسی سریع زون‌ها امکان‌ پذیر است.
• استفاده در انبارها و محیط‌های صنعتی: کارگاه‌ها و انبارهای کوچک با نقشه باز نیز از دیگر اماکن مناسب هستند.

در انبارهای بزرگ، سقف‌های بلند یا محیط‌ های دارای شرایط نامناسب برای دتکتور نقطه‌ ای، ممکن است فناوری‌هایی مانند Beam Detector یا سیستم نمونه‌ برداری هوا (ASD) گزینه مناسب‌تری باشند و انتخاب نهایی باید بر اساس طراحی سیستم و شرایط پروژه انجام شود.

چه مکان‌هایی برای نصب دتکتور دود مناسب نیستند؟

• محیط‌های بسیار مرطوب و دارای بخار (مانند حمام و سونا)
• نزدیک تجهیزات پخت‌وپز (مانند بالای اجاق گاز در آشپزخانه)
• مکان‌های دارای گردوغبار شدید یا دود ناشی از تولیدات صنعتی
• فضاهایی با جریان هوای بسیار شدید

مشخصات فنی دتکتور دود متعارف

هنگام انتخاب و بررسی مشخصات فنی دتکتور متعارف، موارد زیر حیاتی هستند:

• ولتاژ کاری: بسیاری از دتکتورهای دود متعارف در سیستم‌های اعلام حریق با تغذیه ۲۴ ولت DC کار می‌کنند، اما محدوده دقیق ولتاژ مجاز باید از دیتاشیت همان محصول بررسی شود.
• جریان مصرفی: دارای دو جریان حالت استاندارد یا آماده‌به‌کار (میکروآمپر) و حالت آلارم (میلی‌آمپر) هستند. در حالت آلارم، مصرف جریان به‌شدت افزایش می‌یابد تا پنل وقوع حریق را تشخیص دهد.
• محدوده دمای کاری و رطوبت: محدوده دمای کاری و رطوبت مجاز باید مطابق دیتاشیت محصول باشد.
• سطح پوشش: سطح پوشش به نوع دتکتور، استاندارد مورد استفاده، ارتفاع سقف، هندسه فضا و شرایط نصب وابسته است.
• استانداردها و تأییدیه‌ها: معتبرترین استاندارد اروپایی برای دتکتورهای دود، استانداردEN 54-7  یا گواهی مرتبط با محصول است. برخورداری محصول از استانداردها و تأییدیه‌های معتبر، یکی از معیارهای مهم ارزیابی کیفیت و انطباق آن با الزامات فنی است.

علت آلارم کاذب دتکتور دود چیست؟

آلارم‌های کاذب علاوه‌ بر ایجاد سلب آسایش، باعث بی‌ پاسخ ماندن خطرات واقعی می‌شوند. مهم‌ ترین دلایل آلارم کاذب عبارتند از:

• گردوغبار
• بخار و رطوبت
• دود پخت‌وپز
• نصب نامناسب
• آلودگی یا خرابی دتکتور

نحوه تست و نگهداری دتکتور دود متعارف

برای اطمینان از عملکرد درست دتکتور در زمان حادثه، نگهداری دوره‌ای الزامی است:

• دوره بررسی: دوره تست و بازرسی باید بر اساس استاندارد مورد استفاده، الزامات پروژه، دستورالعمل سازنده و برنامه نگهداری سیستم تعیین شود. در بسیاری از پروژه‌ها، تست‌های دوره‌ای در برنامه‌های ماهانه، فصلی یا دوره‌های مشخص دیگر انجام می‌شوند.
• تمیز کردن دتکتور: تمیزکاری دتکتور باید مطابق دستورالعمل سازنده و با روش مناسب برای همان مدل انجام شود.

در صورت خرابی، تعمیر دتکتور باید طبق دستورالعمل سازنده و توسط فرد متخصص انجام شود و در بسیاری از موارد تعویض قطعه معیوب گزینه مناسب‌ تری است.

مشاوره رایگان

راهنمای خرید دتکتور دود متعارف

برای خرید دتکتور دود متعارف مناسب پروژه‌ تان، چک‌ لیست و راهنمای زیر را مد نظر قرار دهید:

قبل از خرید دتکتور دود چه مشخصاتی را بررسی کنیم؟

• تکنولوژی تشخیص (فناوری تشخیص باید متناسب با نوع حریق مورد انتظار و شرایط محیط انتخاب شود؛ در بسیاری از کاربردهای معمول ساختمانی، دتکتورهای دود فتوالکتریک گزینه رایجی هستند.)
• سازگاری کامل با پنل مرکزی اعلام حریق
• ولتاژ کاری و جریان مصرفی
• دارا بودن استانداردهای معتبر (مانند EN 54-7) و تأییدیه آتش‌نشانی
• طراحی محفظه مقاوم در برابر گردوغبار و حشرات
• شرایط گارانتی و خدمات پس از فروش

راهنمای تصمیم‌ گیری خرید

• پروژه کوچک و محدود با بودجه مشخص: انتخاب سیستم و دتکتور دود متعارف
• پروژه پیچیده، بیمارستان یا برج مرتفع: بررسی و انتخاب سیستم آدرس‌پذیر
• محیط‌ های مسکونی و اداری معمولی: انتخاب دتکتور دود فتوالکتریک (نوری)
• محیط‌ های دارای بخار آب یا گردوغبار بالا: عدم استفاده از دتکتور دود معمولی (استفاده از دتکتور حرارتی یا ترکیبی)

عوامل مؤثر بر قیمت دتکتور دود متعارف

قیمت دتکتور دود متعارف به عواملی چون برند سازنده، استانداردهای بین‌المللی (EN54/UL)، کیفیت ساخت محفظه و برد PCB و فناوری‌های جبران هوشمند رانش بستگی دارد. برای اطلاع دقیق از قیمت روز محصولات به صفحه فروشگاهی ما در ایمن پرتوی آریا مراجعه فرمایید.

جمع‌بندی؛ چگونه دتکتور دود متعارف مناسب انتخاب کنیم؟

دتکتور دود متعارف می‌تواند برای بسیاری از پروژه‌های کوچک و متوسط، راهکاری ساده و اقتصادی برای تشخیص زودهنگام دود باشد؛ البته انتخاب نهایی باید بر اساس نوع ساختمان، شرایط محیط، الزامات طراحی و سازگاری تجهیزات انجام شود.
