سیستم اطفا حریق سقفی چیست؟ بررسی انواع، کاربردها و مزایا

ایمنی در برابر آتش‌سوزی یکی از حیاتی‌ترین ارکان طراحی ساختمان‌های مدرن، صنعتی و تجاری است. در میان روش‌های مختلف حفاظت، سیستم اطفا حریق سقفی به عنوان خط مقدم دفاعی شناخته می‌شود که می‌تواند در ثانیه‌های طلایی اولیه حریق، از گسترش فاجعه‌بار آن جلوگیری کند.در این مقاله به بررسی عمیق تکنولوژی‌های به کار رفته، انواع مکانیزم‌ها و استانداردهای این سیستم‌ها می‌پردازیم.

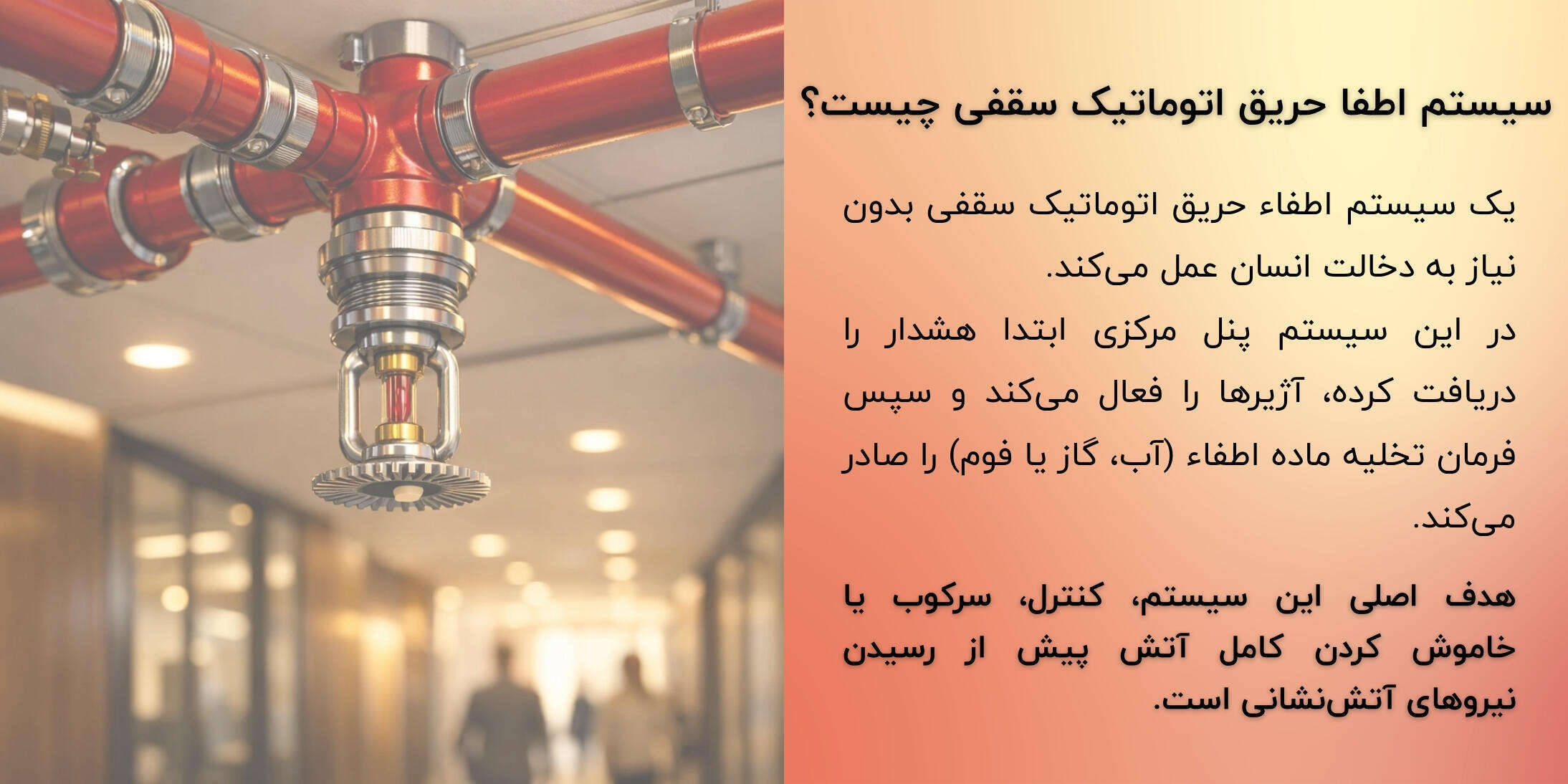

سیستم اطفا حریق سقفی چیست؟

سیستم اطفا حریق سقفی مجموعه‌ای مهندسی شده از تجهیزات، لوله‌کشی‌ها، حسگرها و نازل‌های تخلیه است که در سقف یا فضای کاذب سقف نصب می‌شوند تا در صورت وقوع حریق، ماده خاموش‌کننده را مستقیماً بر روی کانون آتش تخلیه کنند.

📖  مطالعه کنید :سیستم اطفا حریق

سیستم اطفا حریق سقفی چگونه کار می‌کند؟

عملکرد این سیستم‌ها بسته به نوع عامل خاموش‌کننده و مکانیزم تشخیص متفاوت است، اما منطق کلی آن‌ها از یک الگوریتم سه مرحله‌ای پیروی می‌کند:

1. تشخیص: در سیستم‌های مکانیکی مانند اسپرینکلر، حرارت ناشی از آتش باعث انبساط مایع درون حباب شیشه‌ای نازل شده و آن را می‌شکند. در سیستم‌های الکترونیکی (مانند سیستم‌های گازی)، دتکتورهای دود یا حرارت سیگنالی را به پنل مرکزی ارسال می‌کنند.
2. تحریک و فعال‌سازی: پس از تشخیص، فرمانی برای باز شدن شیرهای کنترلی صادر می‌شود. در سیستم‌های گازی معمولاً یک تاخیر زمانی کوتاه برای خروج افراد در نظر گرفته می‌شود.
3. تخلیه و سرکوب: ماده خاموش‌کننده با فشار محاسبه شده از طریق شبکه لوله‌کشی به نازل‌های سقفی رسیده و با الگوی پاشش خاص  بر روی حریق ریخته می‌شود تا مثلث آتش (اکسیژن، حرارت، سوخت) را بشکند.

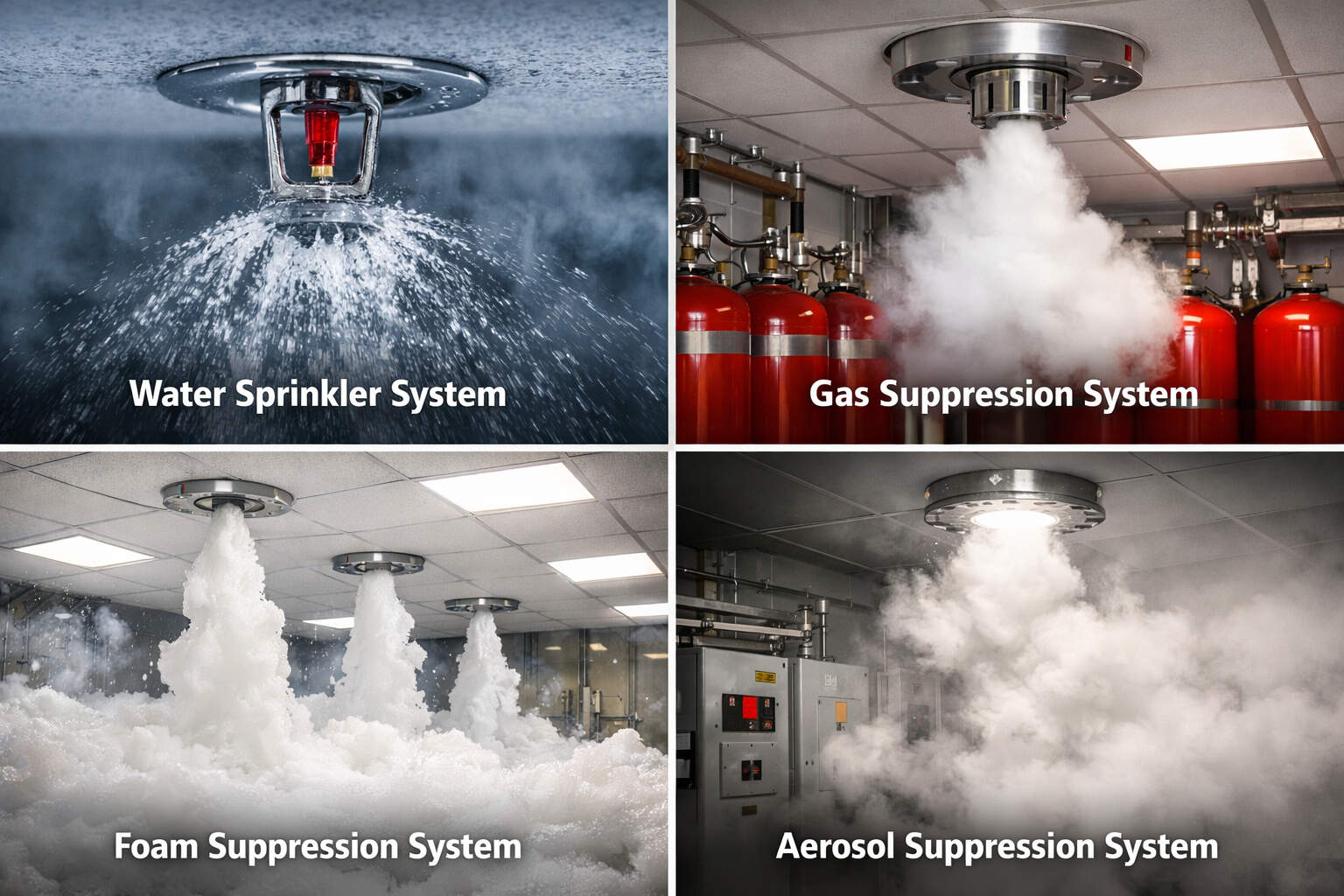

انواع سیستم اطفا حریق سقفی

تنوع کلاس‌های حریق (A, B, C, D, K) ایجاب می‌کند که از مواد مختلفی برای اطفا استفاده شود. نمی‌توان برای تمام محیط‌ها از یک نسخه واحد استفاده کرد.

سیستم اطفا حریق آبی سقفی (اسپرینکلر)

رایج‌ترین و شناخته‌شده‌ترین نوع سیستم اطفا حریق آبی سقفی، سیستم اسپرینکلر است. این سیستم‌ها به دلیل هزینه مقرون‌به‌صرفه و دسترسی آسان به آب، در بیش از 70 درصد ساختمان‌ها کاربرد دارند.

معرفی سیستم اسپرینکلر

این شبکه شامل یک منبع آب (مخزن و پمپ) و لوله‌کشی‌هایی است که به نازل‌های اسپرینکلر سقفی متصل هستند. برخلاف تصور عموم، در اکثر حریق‌ها تنها یک یا دو اسپرینکلر که مستقیماً بالای آتش هستند فعال می‌شوند، نه همه آن‌ها با هم.

نحوه عملکرد اسپرینکلر

 هر هد اسپرینکلر دارای یک حباب شیشه‌ای حساس به دما (معمولاً 68 درجه سانتی‌گراد برای محیط‌های معمولی با رنگ قرمز) است. شکستن این حباب مسیر آب را باز می‌کند.

مزایای سیستم اسپرینکلر

آب ظرفیت گرمایی بالایی دارد و به سرعت حرارت را جذب می‌کند.

محدودیت‌های سیستم اسپرینکلر

آب رسانای الکتریسیته است و می‌تواند به تجهیزات الکترونیکی آسیب جدی بزند. همچنین برای حریق‌های نفتی و شیمیایی خاص مناسب نیست.

انواع سیستم‌های اطفا حریق آبی سقفی

1. سیستم تَر (Wet Pipe): آب همیشه پشت نازل آماده است (سریع‌ترین واکنش).
2. سیستم خشک (Dry Pipe): لوله‌ها حاوی هوای فشرده هستند و آب پس از افت فشار هوا وارد می‌شود (مناسب مناطق سردسیر برای جلوگیری از یخ‌زدگی).
3. سیستم پیش‌عملگر (Pre-action): نیاز به تایید دتکتور و شکستن حباب دارد (برای جلوگیری از تخلیه تصادفی).

سیستم اطفا حریق گازی سقفی

در محیط‌هایی که آب باعث تخریب دارایی‌ها می‌شود (مانند اتاق‌های سرور، موزه‌ها و بایگانی‌ها)، از سیستم‌های گازی استفاده می‌شود. این سیستم‌ها بر اساس غرقابی کامل (Total Flooding) عمل می‌کنند.

• عوامل تمیز (Clean Agents): گازهایی مانند FM200 و Novec 1230 که روی آتش اثر شیمیایی می‌گذارند و زنجیره واکنش حریق را قطع می‌کنند. این گازها پس از تخلیه هیچ پسماندی به جا نمی‌گذارند و برای لایه اوزون نیز ایمن هستند.
• گازهای نجیب (Inert Gases): مانند سیستم‌های IG-55 یا آرگونایت که با کاهش سطح اکسیژن محیط به زیر 15% (بدون خفگی انسان) آتش را خاموش می‌کنند.
• CO2: برای محیط‌های بدون حضور انسان استفاده می‌شود زیرا غلظت بالای آن کشنده است.

سیستم اطفا حریق فومی سقفی

این سیستم برای مکان‌هایی با ریسک بالای مایعات قابل اشتعال (کلاس B) طراحی شده است. سیستم اطفا حریق فومی سقفی مخلوطی از آب و کنسانتره فوم را از طریق نازل‌های مخصوص تخلیه می‌کند. فوم با ایجاد یک پتوی خفه‌کننده روی سطح مایع مشتعل:

1. از رسیدن اکسیژن به سوخت جلوگیری می‌کند.
2. بخارات سمی و قابل اشتعال را محبوس می‌کند.
3. سطح را خنک می‌کند.

سیستم اطفا حریق پودری سقفی

این سیستم‌ها ذرات جامد بسیار ریز شیمیایی را در فضا پخش می‌کنند. سیستم اطفا حریق پودری سقفی معمولاً در موتورخانه‌های صنعتی یا انبار مواد شیمیایی خاص استفاده می‌شود. پودرها با مداخله در واکنش‌های شیمیاییِ رادیکال‌های آزاد آتش، آن را سرکوب می‌کنند. عیب اصلی آن‌ها ایجاد لایه‌ای از گرد و غبار روی تجهیزات است که نیاز به نظافت دشوار دارد.

جدول مقایسه انواع سیستم‌های اطفا حریق سقفی

در این جدول به مقایسه انواع سیستم‌های اطفا حریق سقفی می پردازیم:

سیستم اطفا حریق سقفی در چه مکان‌هایی استفاده می‌شود؟

انتخاب نوع سیستم کاملاً وابسته به بار حریق و نوع تصرف است.

کاربرد در ساختمان‌های اداری و تجاری

در این مکان‌ها معمولاً از سیستم‌های اسپرینکلر سقفی (نوع تَر) استفاده می‌شود. نازل‌های مخفی که هم‌سطح سقف هستند، برای حفظ زیبایی معماری در هتل‌ها و لابی‌ها کاربرد فراوانی دارند. همچنین سیستم‌های مه پاش به دلیل مصرف آب کمتر و قطرات ریزتر، در ساختمان‌های لوکس اداری در حال گسترش هستند.

استفاده در پارکینگ‌ها و انبارها

پارکینگ‌ها دارای ریسک حریق سوخت خودرو هستند و انبارها دارای بار حریق بسیار بالا (کارتن، چوب، پلاستیک).

• پارکینگ: اسپرینکلر معمولی یا در مناطق سردسیر سیستم خشک.
• انبارها: استفاده از اسپرینکلرهای ESFR (پاسخ سریع، سرکوب زودرس) که حجم آب زیادی را با قطرات درشت برای نفوذ به توده آتش تخلیه می‌کنند، ضروری است.

سیستم اطفا حریق سقفی در دیتاسنتر و اتاق سرور

این بخش حساس‌ترین نقطه کاربردی است. بنابراین سیستم اطفا حریق گازی سقفی (مانند FM200 یا Novec 1230) استاندارد طلایی برای دیتاسنترهاست. این سیستم‌ها باید با دتکتورهای مکنده دود ترکیب شوند تا قبل از شعله‌ور شدن آتش و در مرحله دود نامرئی، سیستم فعال شود.
مطالعه کنید:  سیستم اعلام و اطفا حریق اتاق سرور

کاربرد در کارخانه‌ها و محیط‌های صنعتی

بسته به نوع تولید، سیستم متفاوت است. برای مثال در سالن‌های رنگ از سیستم‌های فوم یا CO2 موضعی استفاده می‌شود. در کارخانه‌های نساجی که ذرات معلق زیاد است، نوع دتکتورها و نازل‌ها باید در برابر گرفتگی مقاوم باشند.

مزایا و معایب سیستم اطفا حریق سقفی

شناخت دقیق نقاط قوت و ضعف برای تصمیم‌گیری مدیران پروژه حیاتی است.

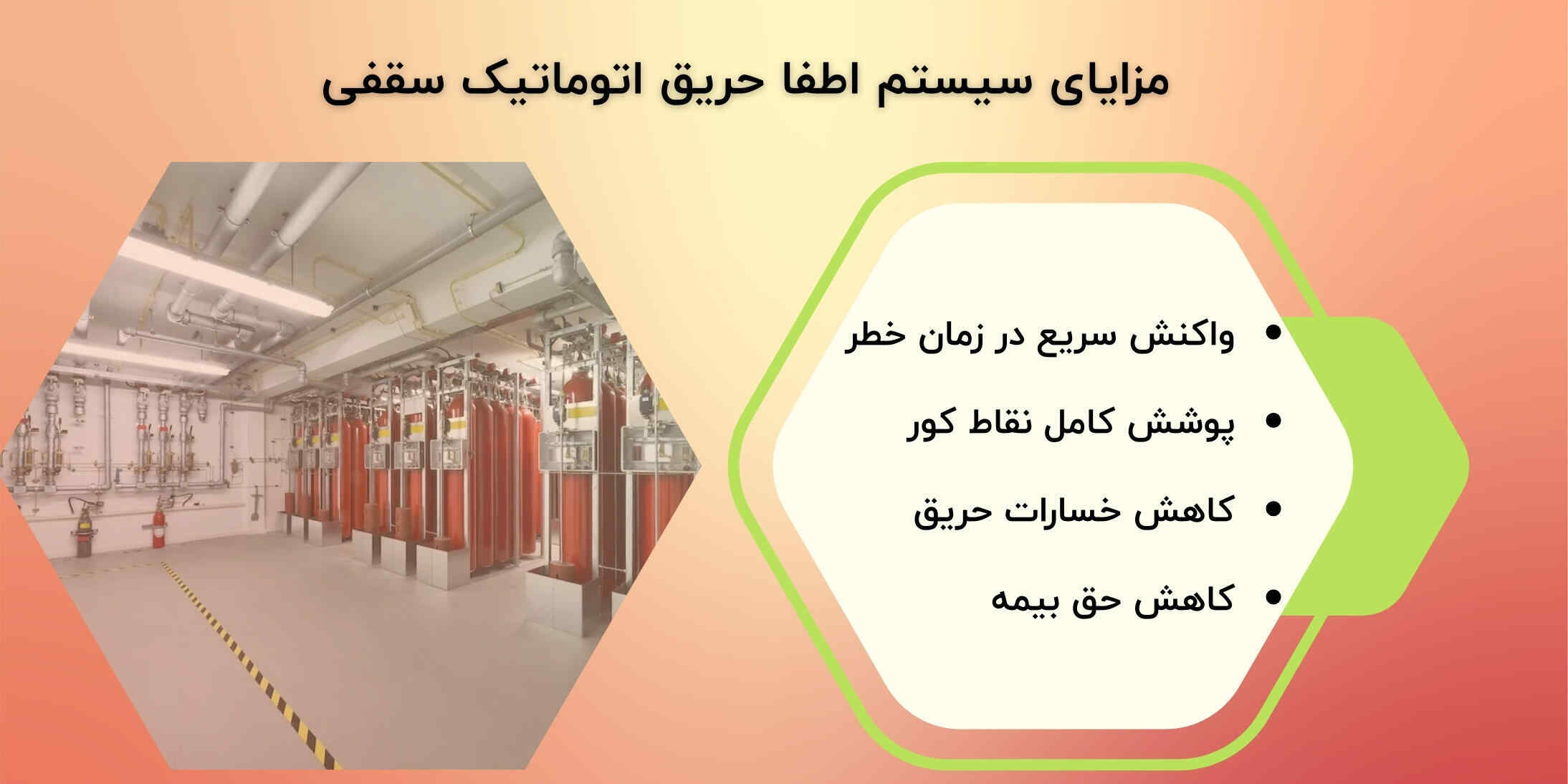

مزایای سیستم اطفا حریق سقفی

• واکنش سریع: سیستم در همان ثانیه‌های ابتدایی که آتش کوچک و قابل کنترل است، وارد عمل می‌شود.
• پوشش کامل: برخلاف کپسول‌های دستی که وابسته به حضور انسان هستند، سیستم سقفی تمام نقاط کور اتاق را پوشش می‌دهد.
• کاهش خسارت: با کنترل حریق در یک ناحیه محدود، از سرایت آن به کل سازه جلوگیری می‌کند.
• کاهش حق بیمه: بسیاری از شرکت‌های بیمه برای ساختمان‌های مجهز به این سیستم‌ها تخفیف‌های قابل توجهی ارائه می‌دهند.

معایب و محدودیت‌های سیستم اطفا حریق سقفی

• هزینه اولیه: هزینه تجهیزات، لوله‌کشی و نصب (به‌ویژه در سیستم‌های گازی) قابل توجه است.
• نیاز به طراحی تخصصی: کوچک‌ترین اشتباه در محاسبات هیدرولیکی می‌تواند سیستم را ناکارآمد کند.
• احتمال تخلیه کاذب: در صورت نقص فنی یا ضربه فیزیکی به نازل‌ها، احتمال تخلیه ناخواسته و خسارت وجود دارد (به‌ویژه در سیستم‌های آبی).
• نیاز به فضای تاسیساتی: مخازن آب، سیلندرهای گاز و پمپ‌خانه‌ها فضای مفیدی از ساختمان را اشغال می‌کنند.

استانداردهای طراحی و اجرای سیستم اطفا حریق سقفی

تمام مراحل باید طبق کدهای بین‌المللی انجام شود.

استانداردهای بین‌المللی (NFPA)

انجمن ملی حفاظت از آتش آمریکا (NFPA) معتبرترین مرجع در این زمینه است:

• NFPA 13: استاندارد نصب سیستم‌های اسپرینکلر.
• NFPA 2001: استاندارد سیستم‌های اطفا حریق با عوامل تمیز (گازها).
• NFPA 11: استاندارد فوم‌های کم‌توسعه، میان‌توسعه و پرتوسعه.
• NFPA 72: کد ملی اعلام حریق (که فرماندهی سیستم اطفا رابر عهده دارد).

مطالعه کنید: استاندارد  NFPA

الزامات آتش‌نشانی و مقررات ایران

سازمان آتش‌نشانی و خدمات ایمنی شهرداری‌ها در ایران بر اساس مبحث سوم مقررات ملی ساختمان و نشریات سازمان برنامه و بودجه (مانند نشریه 112)، الزامات سخت‌گیرانه‌ای برای ساختمان‌های بالای طبقات خاص (معمولاً 6 طبقه به بالا) و اماکن عمومی وضع کرده است. دریافت پایان کار ساختمان منوط به تاییدیه این سیستم‌هاست.

اهمیت طراحی مهندسی و تست دوره‌ای

طراحی شامل محاسبات دقیق هیدرولیکی (افت فشار در لوله‌ها، دبی خروجی نازل) با نرم‌افزارهایی مانند AutoSPRINK یا PipeNet است. پس از اجرا، تست‌های فشار (Hydrostatic Test) و تست عملکرد باید انجام شود تا از عدم نشتی و عملکرد صحیح اطمینان حاصل گردد.

نکات مهم در انتخاب سیستم اطفا حریق سقفی مناسب

برای انتخاب بهینه، باید یک ماتریس تصمیم‌گیری تشکیل دهید.

بررسی نوع کاربری ساختمان در انتخاب سیستم اطفا حریق سقفی

آیا فضا مسکونی است یا صنعتی؟ آیا مواد قابل اشتعال مایع وجود دارد یا جامد؟ ارتفاع سقف چقدر است؟ (سقف‌های بلندتر از حد استاندارد نیاز به نازل‌های خاص دارند).

انتخاب عامل اطفا مناسب در سیستم اطفا حریق سقفی

همانطور که ذکر شد، هرگز نباید برای اتاق بایگانی اسناد از آب استفاده کرد و استفاده از گاز گران‌قیمت FM200 برای یک پارکینگ عمومی توجیه اقتصادی ندارد. تطابق عامل خاموش‌کننده با کلاس حریق کلید موفقیت است.

برآورد هزینه و بودجه در انتخاب سیستم اطفا حریق سقفی

هزینه‌ها شامل سه بخش است: خرید تجهیزات، هزینه نصب و هزینه نگهداری سالانه.

• قیمت سیستم اطفا حریق سقفی: بسته به برند (اروپایی، چینی، ایرانی) و نوع سیستم متغیر است.
• خرید سیستم اطفا حریق سقفی: باید از تامین‌کنندگان معتبر که گواهی اصالت کالا و تاییدیه سازمان آتش‌نشانی (لیست وندور) دارند، انجام شود.
• شرکت مجری سیستم اطفا حریق: تنها شرکت‌های دارای رتبه و پروانه صلاحیت از سازمان آتش‌نشانی مجاز به طراحی و اجرا هستند. استفاده از تیم‌های غیرتخصصی می‌تواند منجر به رد شدن تاییدیه نهایی شود.

📖 مطالعه کنید:سیستم اطفا حریق فوم✅​

طراحی، نصب و اجرای سیستم اطفا حریق سقفی

اجرای این سیستم‌ها فراتر از لوله‌کشی ساده است و نیازمند دیسیپلین مهندسی است.

اهمیت طراحی اصولی سیستم سیستم اطفا حریق سقفی

طراحی باید جانمایی دقیق نازل‌ها را مشخص کند تا سایه پاشش (نواحی که آب به دلیل وجود موانع به آن‌ها نمی‌رسد) به حداقل برسد. همچنین سایز لوله‌ها باید به گونه‌ای انتخاب شود که فشار کافی به دورترین نازل (هیدرولیکالی‌ترین نقطه) برسد.

مراحل نصب و اجرا سیستم سیستم اطفا حریق سقفی

1. شبکه‌بندی لوله‌ها: اجرای رایزرها، لوله‌های اصلی و فرعی طبق نقشه.
2. نصب اتصالات و شیرآلات: نصب شیرهای کنترل، پرشر سوئیچ‌ها و فلومترها.
3. نصب نازل‌ها: نصب اسپرینکلرها یا نازل‌های گازی پس از اتمام سقف کاذب (با دقت بالا برای هم‌ترازی).
4. تست و تحویل: انجام تست نشتی و سپس اتصال به سیستم اعلام حریق.

نگهداری و سرویس دوره‌ای سیستم اطفا حریق سقفی

یک سیستم اطفا حریق ممکن است سال‌ها خاموش بماند اما باید در لحظه حادثه عمل کند. سرویس‌های دوره‌ای شامل:

• بازرسی چشمی نازل‌ها (عدم رنگ‌شدگی، گرد و غبار یا ضربه).
• تست پمپ‌های آتش‌نشانی (روشن کردن هفتگی).
• بررسی فشار سیلندرهای گاز و وزن کردن آن‌ها هر 6 ماه یکبار.
