دتکتور دودی فتوالکتریک چیست و چگونه کار می‌کند؟

تشخیص سریع دود، یکی از حیاتی‌ترین عوامل در پیشگیری از گسترش آتش‌سوزی و کاهش تلفات جانی و مالی است. در بسیاری از حوادث، آتش‌سوزی با دود آغاز می‌شود؛ دودی که ممکن است تا مدت‌ها بدون شعله قابل مشاهده باشد اما به‌سرعت فضا را برای انسان خطرناک کند. در چنین شرایطی، استفاده از تجهیزات هوشمند تشخیص دود نقش کلیدی در افزایش ایمنی ساختمان‌ها دارد.

یکی از دقیق‌ترین و پرکاربردترین تجهیزات در این حوزه، دتکتور دودی فتوالکتریک است که با فناوری نوری، توانایی تشخیص دودهای کندسوز را دارد.

در این مقاله به‌صورت کامل بررسی می‌کنیم که دتکتور دودی فتوالکتریک چیست، چگونه کار می‌کند، چه مزایا و معایبی دارد و برای چه فضاهایی بهترین انتخاب محسوب می‌شود.

📖  مطالعه کنید :لیست تجهیزات اعلام حریق مورد تایید آتش نشانی

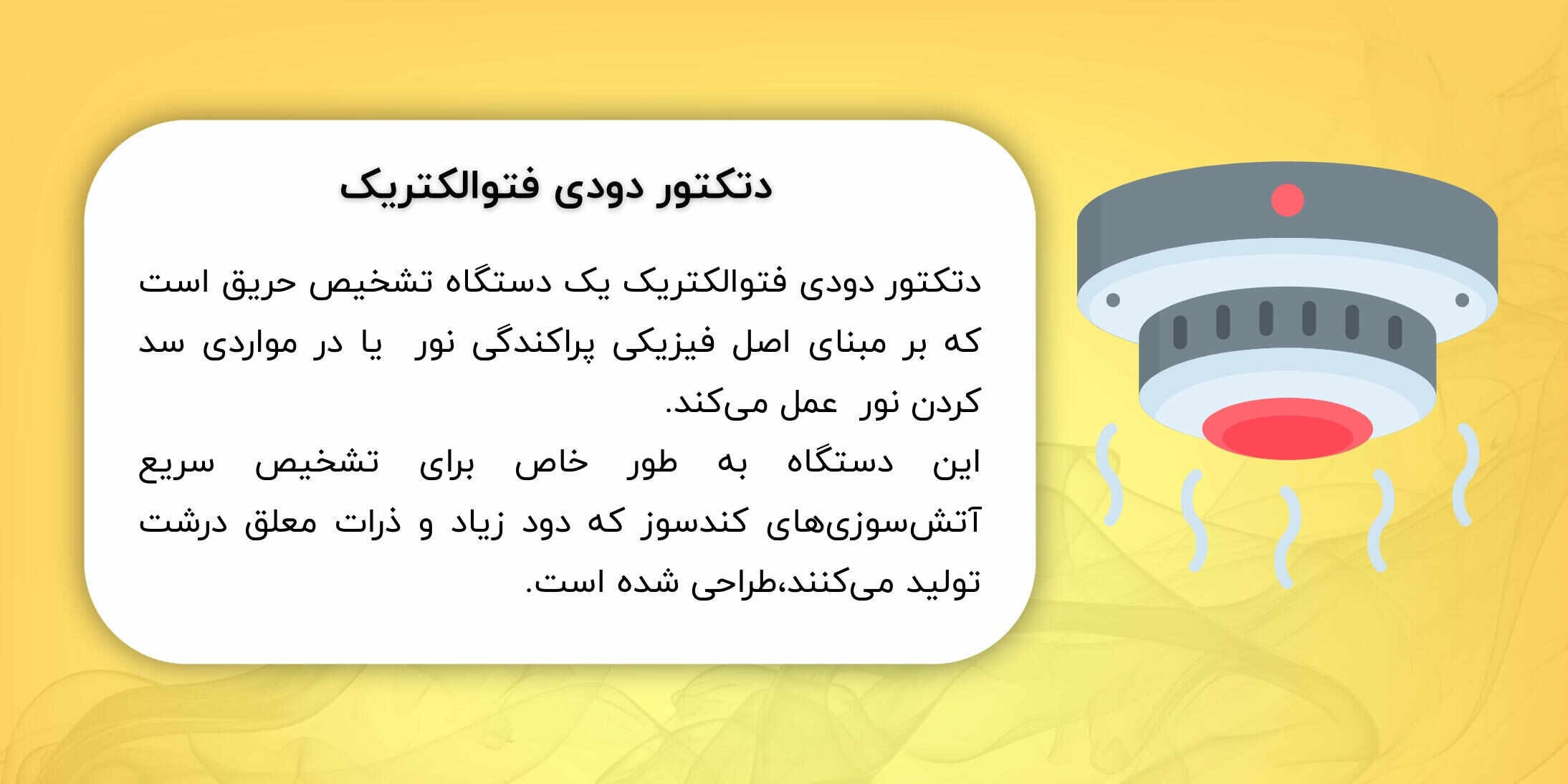

دتکتور دودی فتوالکتریک چیست؟

دتکتور دودی فتوالکتریک که با نام‌های دتکتور دودی نوری یا آشکارساز دود فتوالکتریک نیز شناخته می‌شود، یکی از انواع متداول دتکتورهای دود در سیستم‌های اعلام حریق است.

برخلاف دتکتورهای یونیزاسیون که به تغییر جریان الکتریکی حساس هستند، دتکتور فتوالکتریک بر اساس پراکندگی یا شکست نور عمل می‌کند و به همین دلیل، در تشخیص دودهای متراکم و حاصل از آتش‌سوزی‌های کند بسیار دقیق‌تر است.

در این نوع دتکتور، یک منبع نور (معمولاً LED مادون قرمز) و یک سنسور نوری در زاویه‌ای مشخص نسبت به یکدیگر قرار دارند. در شرایط عادی، نور به سنسور نمی‌رسد؛ اما با ورود ذرات دود به محفظه، نور پراکنده شده و به سنسور برخورد می‌کند. این تغییر به‌عنوان نشانه وجود دود شناسایی می‌شود.

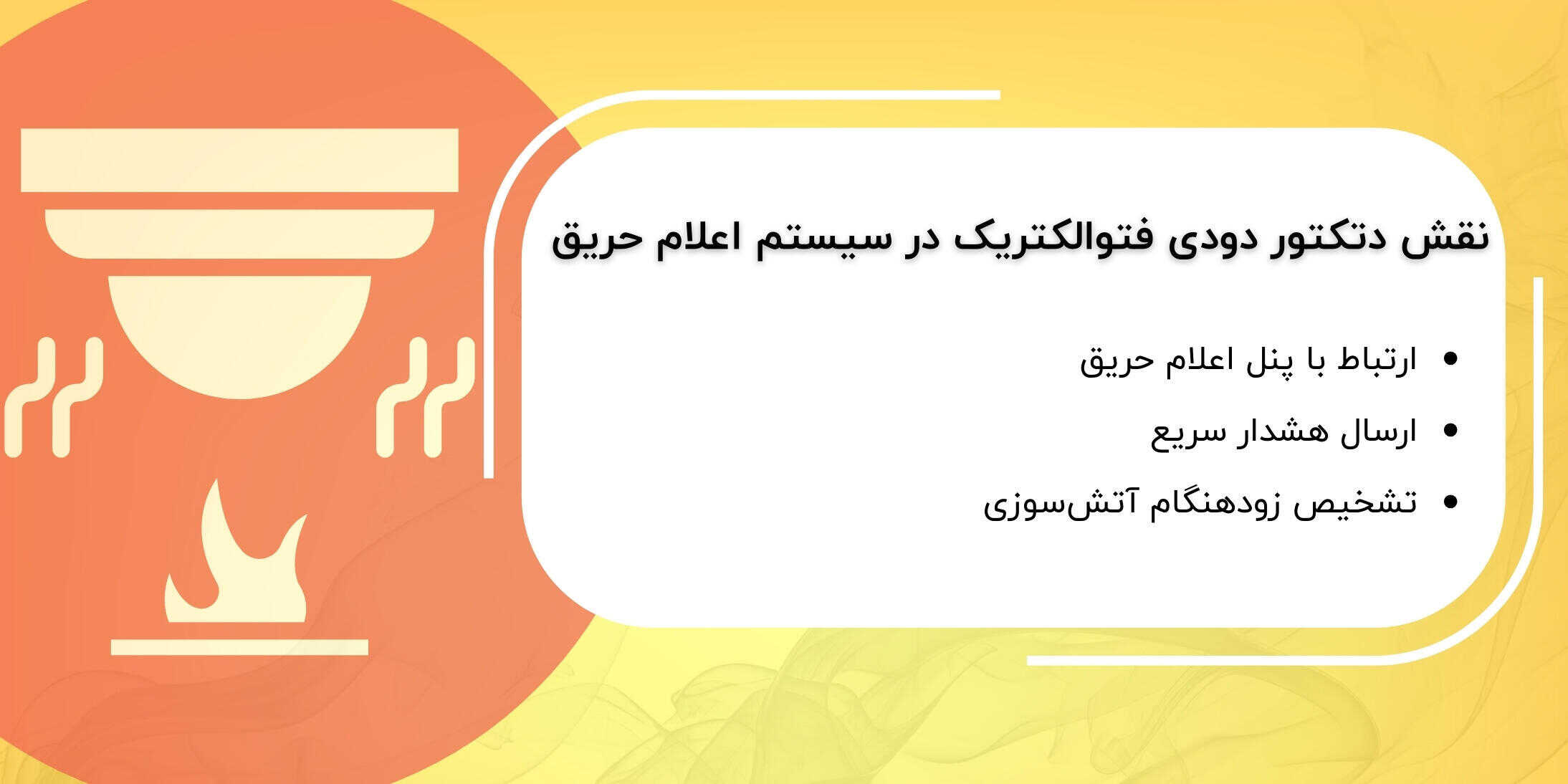

دتکتور دودی فتوالکتریک چه نقشی در سیستم اعلام حریق دارد؟

دتکتور دودی فتوالکتریک یکی از اجزای اصلی سیستم اعلام حریق به‌شمار می‌رود و مستقیماً با پنل مرکزی اعلام حریق در ارتباط می‌باشد. به محض تشخیص دود، سیگنال هشدار به پنل ارسال شده و پنل، آژیرها، فلاشرها یا سایر تجهیزات هشداردهنده را فعال می‌کند. وظایف دتکتور دودی فتوالکتریک به شرح زیر است:

• ارتباط با پنل اعلام حریق:

دتکتور پس از تشخیص دود، سیگنال هشدار را به پنل مرکزی ارسال می‌کند.

• ارسال هشدار سریع:

پنل با دریافت این سیگنال، آژیرها، فلاشرها یا سیستم‌های اطفا را فعال می‌کند.

• تشخیص زودهنگام آتش‌سوزی:

به‌ویژه در حریق‌های بدون شعله یا با رشد آهسته، نقش حیاتی در نجات جان افراد دارد.

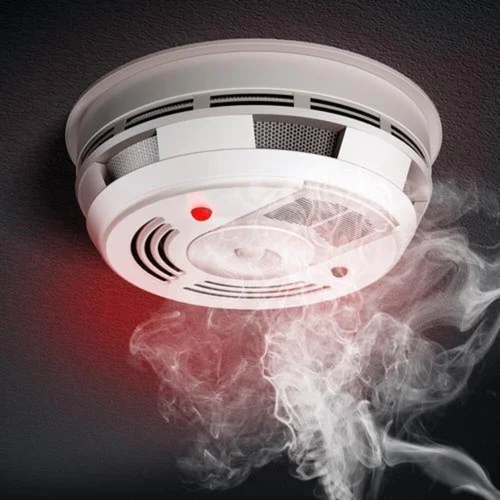

دتکتور دودی فتوالکتریک چگونه کار می‌کند؟

عملکرد دتکتور دودی فتوالکتریک بر پایه اصول اپتیکی و فیزیک نور است. این دتکتورها معمولاً دارای یک محفظه تاریک هستند که در آن، فرستنده نور و گیرنده نور با زاویه مشخصی نسبت به هم قرار گرفته‌اند.

نحوه تشخیص دود در دتکتورهای فتوالکتریک

به طور خلاصه  مکانیزم عملکرد دتکتور دودی فتوالکتریک مبتنی بر اثر تیندال  و به‌صورت زیر است:

• LED مادون قرمز، نور را به داخل محفظه تاریک دتکتور می‌تاباند.
• در حالت عادی، نور مستقیماً به گیرنده نمی‌رسد.
• با ورود دود، ذرات معلق باعث پراکندگی نور می‌شوند.
• بخشی از نور پراکنده به سنسور نوری برخورد می‌کند.
• سنسور تغییر شدت نور را تشخیص داده و سیگنال هشدار تولید می‌کند.
• سیگنال به پنل ارسال و آلارم فعال می‌شود.

این مکانیزم باعث می‌شود دتکتور فتوالکتریک نسبت به دودهای غلیظ، تیره و کند بسیار حساس باشد.

مزایای دتکتور دودی فتوالکتریک

دتکتورهای فتوالکتریک مزایای فنی قابل‌توجهی دارند که آن‌ها را به انتخاب اول بسیاری از مهندسان ایمنی تبدیل کرده است:

• آلارم کاذب کمتر نسبت به یونیزاسیون
• عملکرد بسیار مناسب در محیط‌های بسته مانند اتاق خواب و دفاتر
• دقت بالا در تشخیص دود ناشی از آتش‌سوزی‌های کند
• حساسیت کمتر به بخار، گردوغبار و ذرات ریز غیرخطرناک
• کاهش خاموشی‌های ناخواسته سیستم اعلام حریق

یکی از مهم‌ترین مزایای این دتکتورها، کاهش آلارم کاذب است. برخلاف برخی مدل‌ها، دتکتور فتوالکتریک کمتر به بخار آب، گردوغبار یا دودهای غیرخطرناک واکنش نشان می‌دهد.

این دتکتورها برای محیط‌های بسته مانند اتاق خواب، دفاتر اداری و فضاهای مسکونی بسیار مناسب هستند و در تشخیص دودهای کند و غلیظ دقت بالایی دارند که اغلب خطرناک‌ترین نوع حریق‌ها هستند.

معایب دتکتور دودی فتوالکتریک

در کنار مزایا، این دتکتورها محدودیت‌هایی نیز دارند:

• واکنش کندتر به آتش‌های شعله‌سریع
• قیمت بالاتر نسبت به دتکتورهای یونیزاسیون
• نیاز به طراحی دقیق محل نصب برای حداکثر کارایی

دتکتور دودی فتوالکتریک ممکن است نسبت به حریق‌های سریع و شعله‌دار واکنش کندتری داشته باشد. همچنین، به دلیل فناوری دقیق‌تر و طراحی پیشرفته‌تر، معمولاً قیمت بالاتری نسبت به دتکتورهای یونیزاسیون دارند که می‌تواند در پروژه‌های بزرگ تأثیرگذار باشد.

تفاوت دتکتور فتوالکتریک و یونیزاسیون

در این جدول به شرح تفاوت دتکتور فتوالکتریک و یونیزاسیون می‌پردازیم:

تفاوت در نوع دود قابل تشخیص

دتکتور فتوالکتریک برای دودهای با ذرات درشت مناسب است، در حالی که دتکتور یونیزاسیون دودهای ریز ناشی از شعله‌های سریع را بهتر تشخیص می‌دهد.

دتکتور فتو الکتریک بیشتر مناسب آتش‌سوزی‌های کند، مبلمان و کابل و چوب است ولی دتکتور یونیزاسیون مناسب آتش‌های سریع با شعله باز می‌باشد.

تفاوت در سرعت واکنش و میزان آلارم کاذب

دتکتورهای یونیزاسیون سریع‌تر واکنش می‌دهند اما آلارم کاذب بیشتری دارند. در مقابل، دتکتورهای فتوالکتریک کمی کندتر ولی دقیق‌تر و پایدارتر هستند.

کدام دتکتور دودی برای شما مناسب‌تر است؟

اگر ایمنی افراد، کاهش آلارم کاذب و تشخیص دودهای خطرناک اولویت شماست، دتکتور دودی فتوالکتریک انتخاب بهتری نسبت به یونیزاسیون خواهد بود. در بسیاری از پروژه‌ها، استفاده ترکیبی از هر دو توصیه می‌شود.

همچنین اگر محیط شما مسکونی، اداری یا دارای ریسک دود کند است، دتکتور دودی فتوالکتریک انتخاب بهتری است. در برخی پروژه‌ها، استفاده ترکیبی از هر دو نوع توصیه می‌شود.

دتکتور دودی فتوالکتریک برای چه مکان‌هایی مناسب است؟

قبل از انتخاب نوع دتکتور، ابتدا باید بدانیم که هر دتکتور مناسب چه مکان‌هایی است:

کاربرد در ساختمان‌های مسکونی و اداری

در این فضاها احتمال آتش‌سوزی کند بیشتر است، بنابراین دتکتور فتوالکتریک بهترین عملکرد را ارائه می‌دهد. در ساختمان‌های مسکونی و اداری، دتکتور فتوالکتریک در این مکان‌ها نصب می‌شود:

• واحدهای مسکونی
• دفاتر اداری
• سالن‌های کنفرانس
• راهروها و فضاهای عمومی

کاربرد در بیمارستان‌ها، هتل‌ها و مراکز آموزشی

به دلیل حساسیت بالا به ایمنی جان افراد و کاهش آلارم کاذب، این دتکتورها انتخاب استاندارد این مراکز هستند.در مراکز عمومی دتکتور فتوالکتریک در این مکان‌ها نصب می‌شود:

• بیمارستان‌ها (به‌دلیل حساسیت بالا به آلارم کاذب)
• هتل‌ها و اقامتگاه‌ها
• مدارس و دانشگاه‌ها
• کتابخانه‌ها

هنگام انتخاب دتکتور دودی فتوالکتریک به چه نکاتی توجه کنیم؟

بهترین دتکتور دودی فتوالکتریک صرفاً گران‌ترین یا پرفروش‌ترین مدل بازار نیست، بلکه گزینه‌ای است که با شرایط محیطی، نوع کاربری ساختمان و سیستم اعلام حریق موجود بیشترین سازگاری را داشته باشد.

در زمان خرید دتکتور دودی فتوالکتریک باید مجموعه‌ای از عوامل فنی و استانداردی به‌دقت بررسی شوند تا از عملکرد دقیق و بدون خطا در زمان وقوع حریق اطمینان حاصل شود.

از جمله مهم‌ترین نکات در انتخاب بهترین دتکتور دودی فتوالکتریک می‌توان به استانداردهای بین‌المللی معتبر، کیفیت ساخت سنسور نوری، میزان حساسیت به دود، سازگاری با پنل اعلام حریق (متعارف یا آدرس‌پذیر)، شرایط نصب و نگهداری، و میزان آلارم کاذب اشاره کرد. همچنین توجه به برند تولیدکننده، سابقه عملکرد محصول و خدمات پس از فروش، نقش مهمی در یک خرید مطمئن و بلندمدت ایفا می‌کند.

استانداردها و کیفیت ساخت

استانداردهای جهانی، ضامن عملکرد در شرایط واقعی حریق هستند. انتخاب دتکتوری که دارای گواهینامه‌های معتبر باشد، نه تنها یک الزام قانونی است، بلکه یک تعهد مهندسی برای اطمینان از صحت عملکرد تجهیزات است. دتکتور باید دارای استانداردهای معتبر مانند EN54  و NFPA  باشد تا عملکرد و ایمنی آن تضمین شود.

کیفیت ساخت دتکتور

در دتکتورهای فتوالکتریک، کیفیت لنزها، LED مادون قرمز و گیرنده نوری (فوتودیود) اهمیت ویژه‌ای دارد. سازندگان معتبر از مکانیزم‌های جبران‌سازی آلودگی بهره می‌برند. این ویژگی باعث می‌شود که با گذشت زمان و افزایش گردوغبار در محفظه، حساسیت دتکتور به‌صورت خودکار تنظیم شود تا از آلارم‌های کاذب جلوگیری شده و طول عمر مفید سنسور افزایش یابد.

سازگاری با پنل اعلام حریق

تطابق پروتکل‌های ارتباطی، هسته اصلی یک سیستم اعلام حریق پایدار است. قبل از خرید دتکتور دودی فتوالکتریک، حتماً سازگاری آن با پنل موجود (آدرس‌پذیر یا متعارف) بررسی شود.

انتخاب دتکتور دودی فتوالکتریک باید بر اساس معماری و نوع پنل کنترل سیستم اعلام حریق صورت گیرد. عدم سازگاری می‌تواند منجر به پیامدهای جدی شود: از کارکرد نادرست و آلارم کاذب گرفته تا از دست دادن سیگنال حریق واقعی.

شرایط محیطی و محل نصب

محیط نصب، تعیین‌کننده اصلی انتخاب نوع دتکتور است. حتی بهترین دتکتور دودی فتوالکتریک نیز اگر در شرایط محیطی نامناسب نصب شود، کارایی خود را از دست می‌دهد. دما، رطوبت، ارتفاع سقف و نوع کاربری فضا تأثیر مستقیم بر انتخاب بهترین دتکتور دودی فتوالکتریک دارد.

📖 مطالعه کنید:فلیم دتکتور چیست✅​

نقش دتکتور دودی فتوالکتریک در افزایش ایمنی ساختمان

این دتکتورها با تشخیص زودهنگام، زمان واکنش را افزایش داده و از گسترش آتش جلوگیری می‌کنند؛ در نتیجه خسارات جانی و مالی به حداقل می‌رسد.

دتکتور فتوالکتریک با تشخیص سریع دودهای خطرناک، نقش مستقیم در:

• کاهش تلفات جانی
• جلوگیری از گسترش حریق
• افزایش زمان واکنش اضطراری
• ارتقای سطح ایمنی ساختمان

ایفا می‌کند و یکی از مؤثرترین تجهیزات ایمنی غیرفعال محسوب می‌شود.

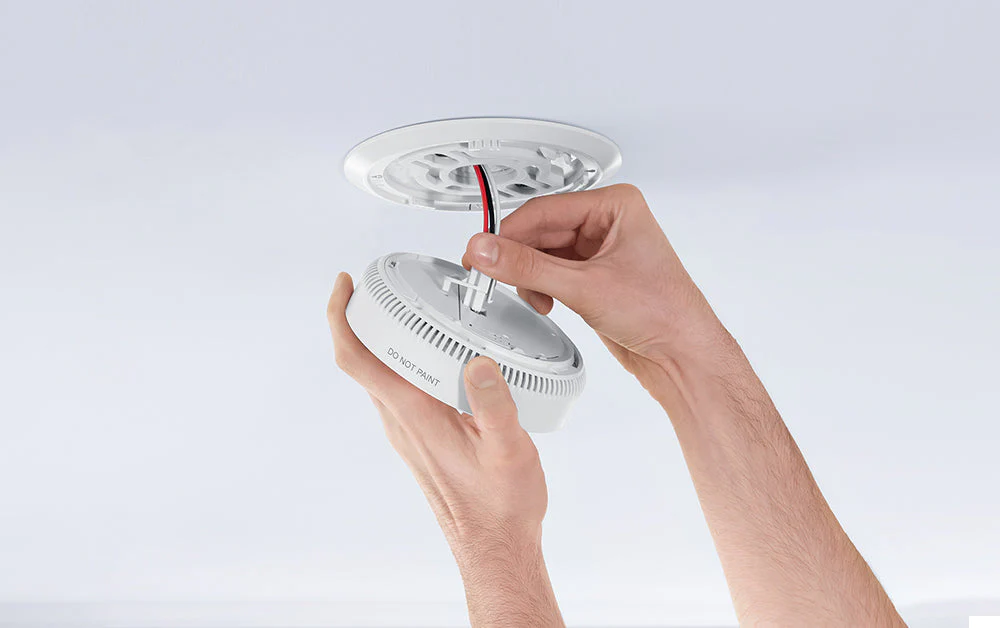

نصب و نگهداری دتکتور دودی فتوالکتریک

نصب صحیح و نگهداری منظم دتکتور دودی فتوالکتریک نقش بسیار مهمی در عملکرد دقیق، کاهش آلارم‌های کاذب و افزایش طول عمر مفید این تجهیز ایمنی دارد.

در مرحله نصب، انتخاب محل مناسب اهمیت بالایی دارد. دتکتور دودی فتوالکتریک باید در سقف یا بالاترین نقطه فضا نصب شود، زیرا دود به سمت بالا حرکت می‌کند. فاصله استاندارد از دیوارها، دریچه‌های تهویه، کولر، فن و منابع ایجاد بخار یا گردوغبار باید رعایت شود تا از ایجاد آلارم کاذب جلوگیری گردد. همچنین نصب باید مطابق با دستورالعمل سازنده و  استانداردهایی مانند EN54  و استاندارد NFPA  انجام شود تا پوشش تشخیص دود به‌درستی تأمین شود.

نگهداری و سرویس دتکتور دودی فتوالکتریک

 نگهداری و سرویس دوره‌ای بخش جدایی‌ناپذیر از بهره‌برداری دتکتور دودی فتوالکتریک است. انجام تست‌های منظم عملکردی (ماهانه یا دوره‌ای مطابق برنامه نگهداری ساختمان) کمک می‌کند تا از سلامت سنسور نوری، مدار الکترونیکی و ارتباط دتکتور با پنل اعلام حریق اطمینان حاصل شود. این تست‌ها معمولاً با اسپری تست دود یا تجهیزات شبیه‌ساز استاندارد انجام می‌شوند و نباید با دود واقعی یا شعله مستقیم صورت گیرند.

تمیزکاری محفظه دتکتور نیز اهمیت ویژه‌ای دارد. تجمع گردوغبار، آلودگی یا حشرات در محفظه نوری می‌تواند باعث کاهش حساسیت یا ارسال هشدارهای اشتباه شود. تمیزکاری باید با ابزار مناسب، هوای فشرده یا دستمال خشک و بدون استفاده از مواد شیمیایی انجام شود تا به سنسور آسیب وارد نشود.

یکی دیگر از نکات مهم در نگهداری، بررسی مداوم ارتباط دتکتور با پنل اعلام حریق است. قطع ارتباط، افت ولتاژ یا خطای آدرس‌دهی در سیستم‌های آدرس‌پذیر می‌تواند باعث عدم ارسال هشدار در زمان حادثه شود. ثبت نتایج تست‌ها، سرویس‌ها و تعمیرات در دفترچه نگهداری نیز به مدیریت بهتر ایمنی ساختمان کمک می‌کند.

آینده دتکتورهای دودی فتوالکتریک و فناوری‌های هوشمند

نسل جدید دتکتورهای فتوالکتریک با هوش مصنوعی، قابلیت تشخیص نوع دود و اتصال به سیستم‌های BMS، نقش پررنگ‌تری در ایمنی هوشمند ساختمان‌ها خواهند داشت.

دتکتور دودی فتوالکتریک یکی از دقیق‌ترین و ایمن‌ترین تجهیزات تشخیص دود است که با آلارم کاذب کمتر و عملکرد پایدار، گزینه‌ای ایده‌آل برای ساختمان‌های مسکونی، اداری و حساس محسوب می‌شود. انتخاب صحیح این دتکتور، نقش مهمی در افزایش ایمنی و کاهش ریسک حریق ایفا می‌کند.
